紫外熔融石英双凸透镜（增透膜@650-1050nm）

博信紫外熔融石英双凸透镜，采用紫外熔融石英材质，双面凸面、正焦距球面透镜；红光近红外波段高透、抗激光辐照性强，红外准直、光纤耦合、红外成像专用，精密光学加工，成像畸变小，是红外检测、自动化激光光路核心镜片。

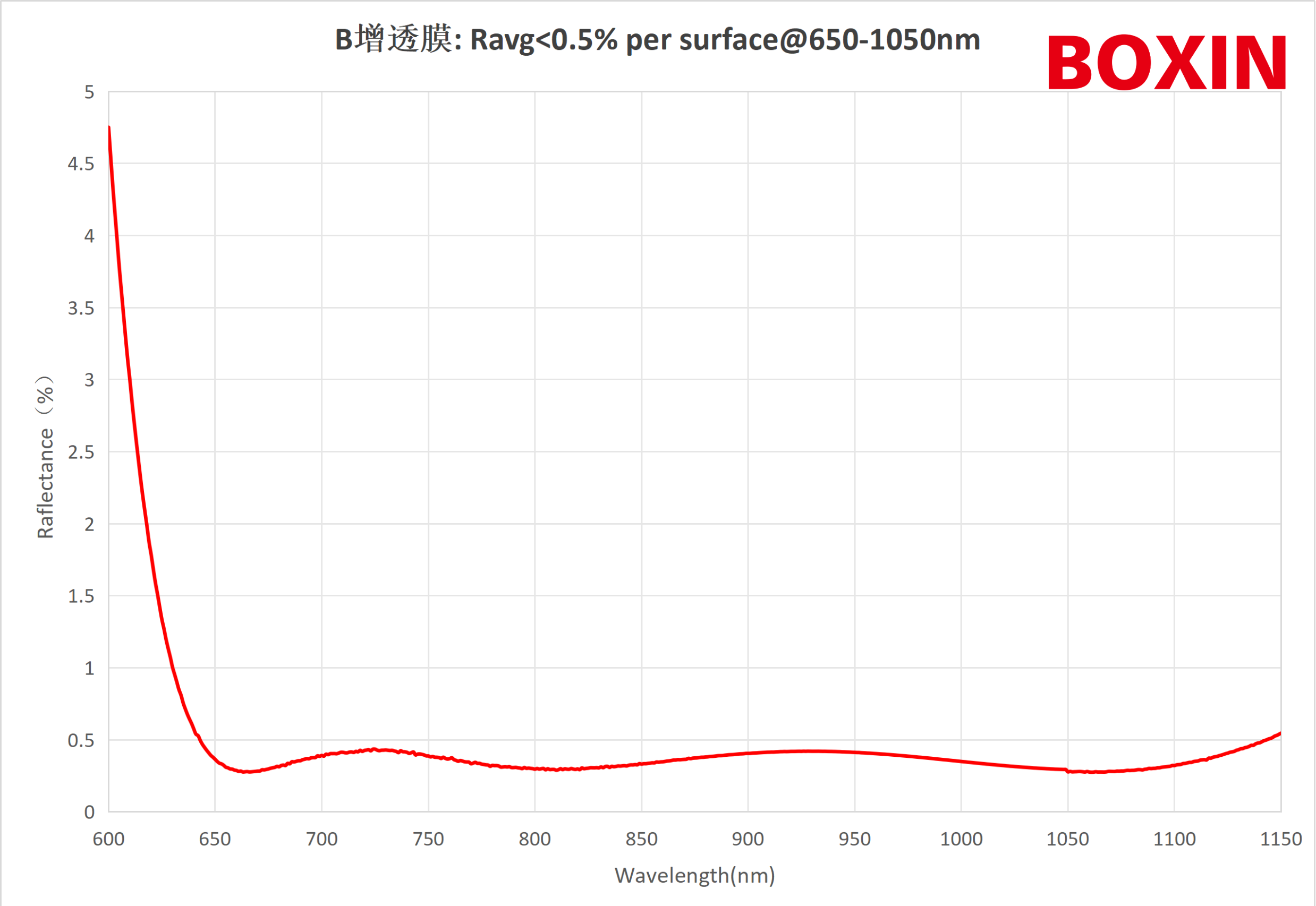

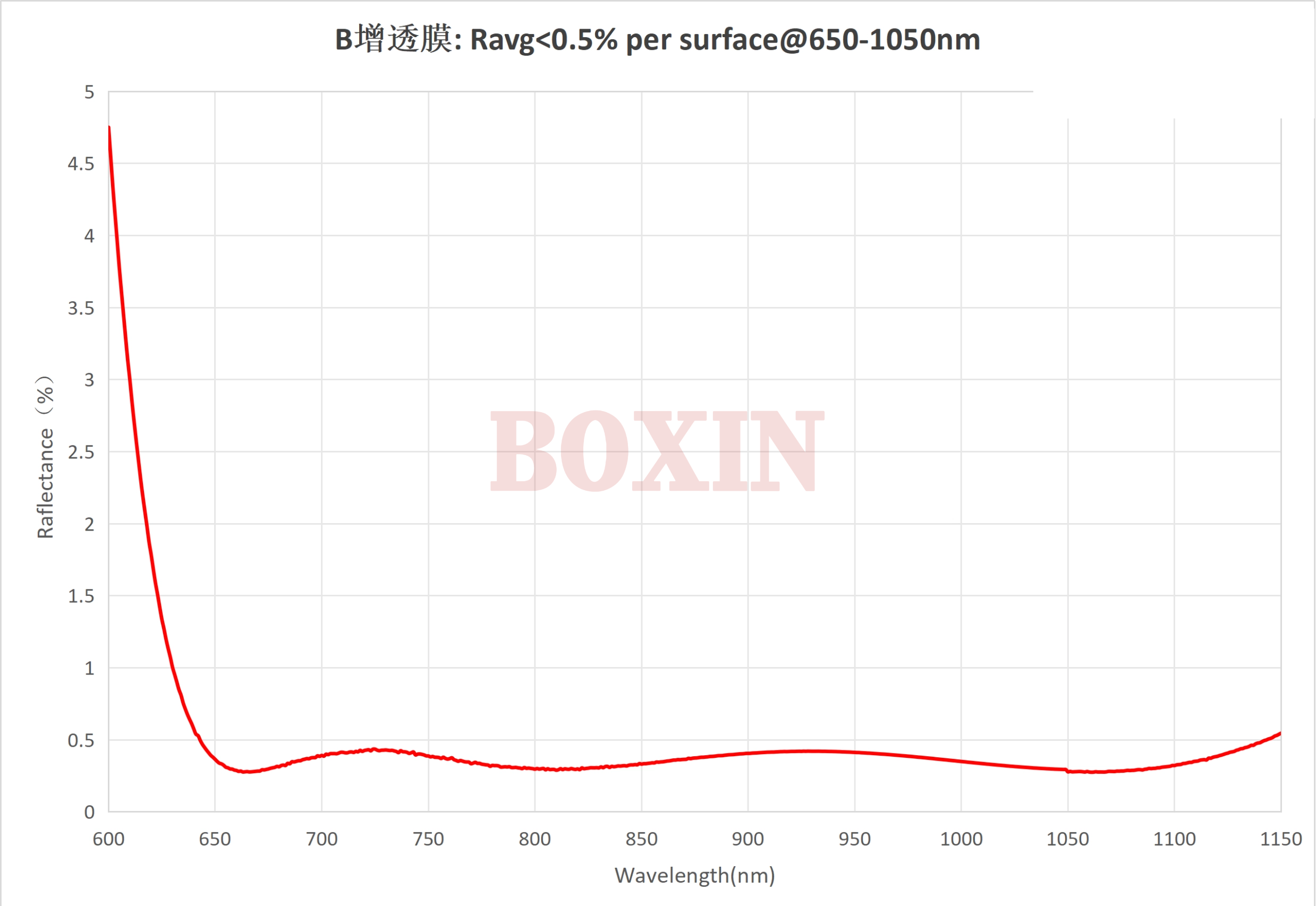

产品（9个）光谱曲线相关

尺寸(mm)

选择

有效焦距(mm)

选择

中心厚度(mm)

选择

产品编号

规格参数

尺寸(mm)

有效焦距(mm)

中心厚度(mm)

货期

对比

价格

购买

12.70

20.00

4.20

现货



￥310.00



紫外熔融石英双凸透镜（增透膜@650-1050nm）

尺寸(mm)12.70

有效焦距(mm)20.00

后焦距(mm)18.50

中心厚度(mm)4.20

边缘厚度(mm)1.80

半径R1(mm)17.65

材质JGS1

面型不规则(@632.8nm)λ/4

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长587.6nm

12.70

30.00

3.30

现货



￥310.00



紫外熔融石英双凸透镜（增透膜@650-1050nm）

尺寸(mm)12.70

有效焦距(mm)30.00

后焦距(mm)28.85

中心厚度(mm)3.30

边缘厚度(mm)1.80

半径R1(mm)26.98

材质JGS1

面型不规则(@632.8nm)λ/4

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长587.6nm

12.70

50.00

2.70

现货



￥320.00



紫外熔融石英双凸透镜（增透膜@650-1050nm）

尺寸(mm)12.70

有效焦距(mm)50.00

后焦距(mm)49.07

中心厚度(mm)2.70

边缘厚度(mm)1.80

半径R1(mm)45.42

材质JGS1

面型不规则(@632.8nm)λ/4

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长587.6nm

12.70

75.00

2.40

现货



￥320.00



紫外熔融石英双凸透镜（增透膜@650-1050nm）

尺寸(mm)12.70

有效焦距(mm)75.00

后焦距(mm)74.17

中心厚度(mm)2.40

边缘厚度(mm)1.80

半径R1(mm)68.39

材质JGS1

面型不规则(@632.8nm)λ/4

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长587.6nm

12.70

100.00

2.20

现货



￥320.00



紫外熔融石英双凸透镜（增透膜@650-1050nm）

尺寸(mm)12.70

有效焦距(mm)100.00

后焦距(mm)99.23999999999999

中心厚度(mm)2.20

边缘厚度(mm)1.80

半径R1(mm)91.34999999999999

材质JGS1

面型不规则(@632.8nm)λ/4

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长587.6nm

25.00

26.78

9.57

现货



￥380.00



紫外熔融石英双凸透镜（增透膜@650-1050nm）

尺寸(mm)25.00

有效焦距(mm)26.78

后焦距(mm)23.27

中心厚度(mm)9.57

边缘厚度(mm)2.16

半径R1(mm)22.945

材质JGS1

面型不规则(@632.8nm)λ/4

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长587.6nm

25.40

44.00

6.20

现货



￥380.00



紫外熔融石英双凸透镜（增透膜@650-1050nm）

尺寸(mm)25.40

有效焦距(mm)44.00

后焦距(mm)28.96

中心厚度(mm)6.20

边缘厚度(mm)2.00

半径R1(mm)39.524

材质JGS1

面型不规则(@632.8nm)λ/4

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长587.6nm

25.40

75.00

4.40

现货



￥380.00



紫外熔融石英双凸透镜（增透膜@650-1050nm）

尺寸(mm)25.40

有效焦距(mm)75.00

后焦距(mm)73.48

中心厚度(mm)4.40

边缘厚度(mm)2.00

半径R1(mm)68.08

材质JGS1

面型不规则(@632.8nm)λ/4

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长587.6nm

25.40

100.00

3.80

现货



￥380.00



紫外熔融石英双凸透镜（增透膜@650-1050nm）

尺寸(mm)25.40

有效焦距(mm)100.00

后焦距(mm)98.69

中心厚度(mm)3.80

边缘厚度(mm)2.00

半径R1(mm)91.10

材质JGS1

面型不规则(@632.8nm)λ/4

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长587.6nm

点击图片可在线查看手册
