H-K9L(N-BK7)双凸透镜（增透膜@650-1050nm）

博信 H-K9L (N-BK7) 双凸透镜，采用国产优等 H-K9L 光学玻璃（等同德国肖特 N-BK7），双面凸面、正焦距球面透镜；650-1050nm 近红外波段高透低反，多用于红外测距、光纤耦合、近红外激光光束准直汇聚，像差校正效果优异、光斑汇聚稳定，是红外传感设备、自动化激光光路通用标准镜片。

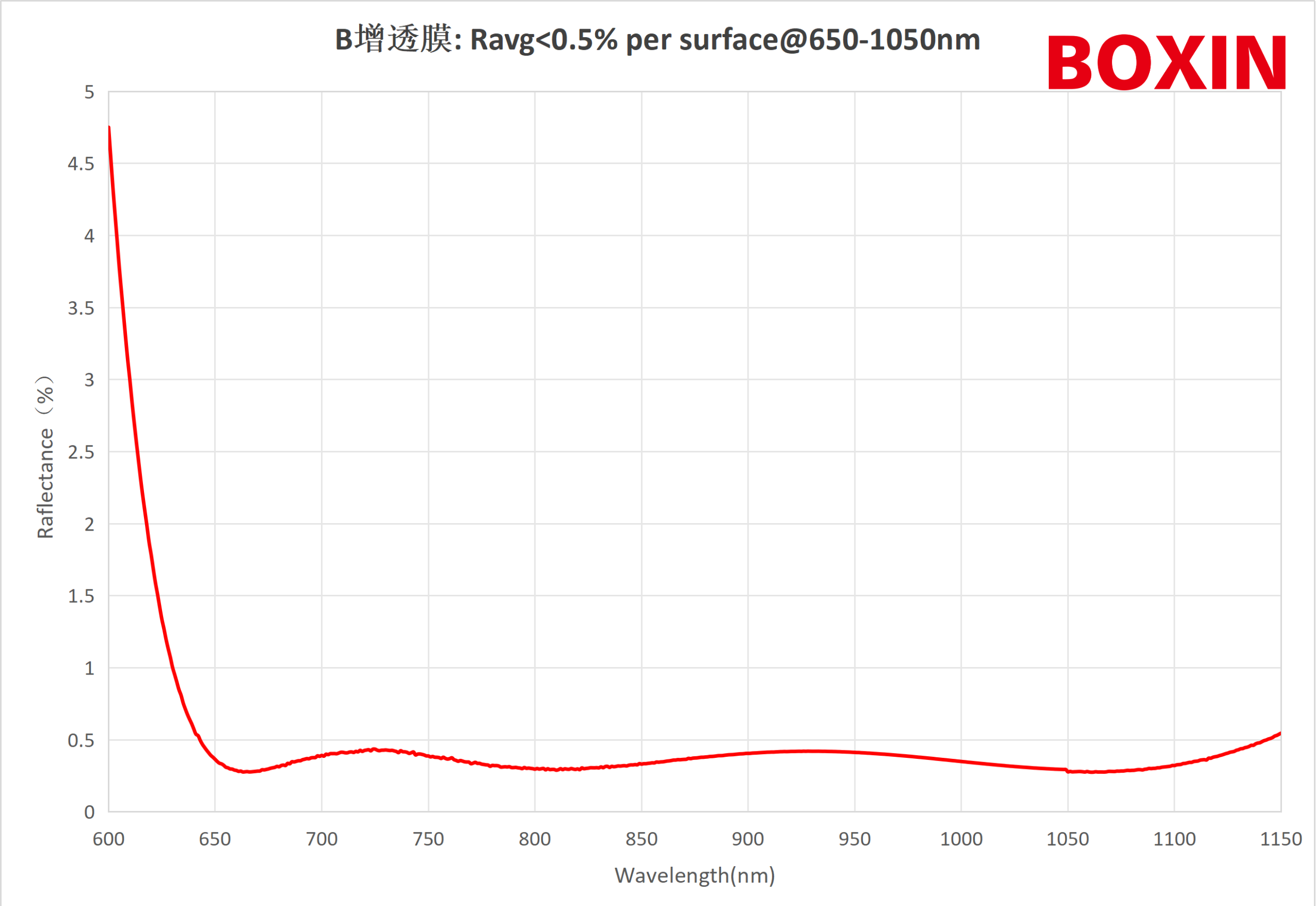

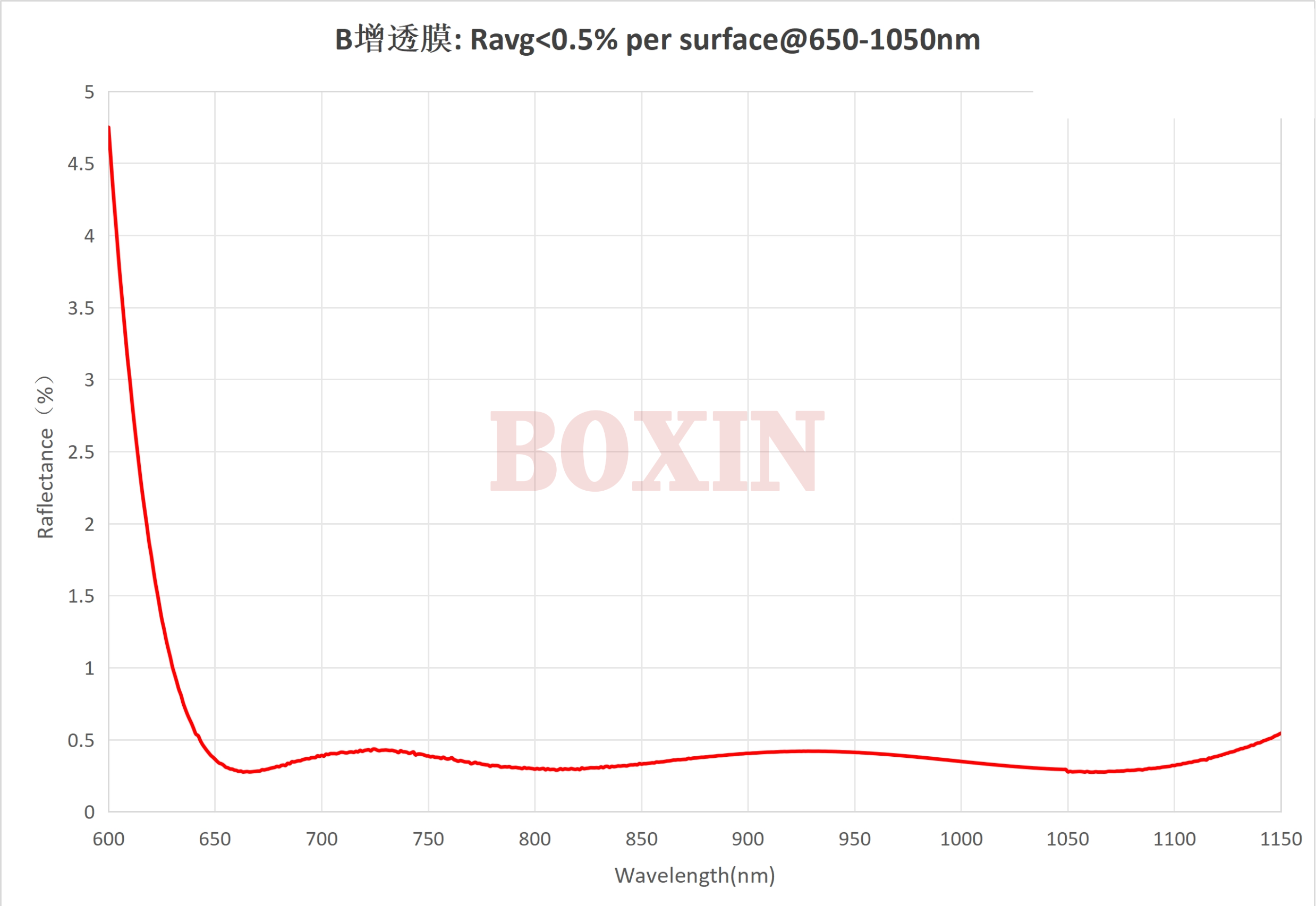

产品（12个）光谱曲线相关

尺寸(mm)

选择

有效焦距(mm)

选择

中心厚度(mm)

选择

产品编号

规格参数

尺寸(mm)

有效焦距(mm)

中心厚度(mm)

货期

对比

价格

购买

3.00

6.00

1.80

现货



￥230.00



H-K9L(N-BK7)双凸透镜（增透膜@650-1050nm）

尺寸(mm)3.00

有效焦距(mm)6.00

后焦距(mm)5.37

中心厚度(mm)1.80

边缘厚度(mm)1.41

半径R1(mm)5.88

面型不规则(@632.8nm)λ/4

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长(nm)587.6nm

6.00

9.00

2.25

现货



￥160.00



H-K9L(N-BK7)双凸透镜（增透膜@650-1050nm）

尺寸(mm)6.00

有效焦距(mm)9.00

后焦距(mm)8.23

中心厚度(mm)2.25

边缘厚度(mm)1.22

半径R1(mm)8.91

面型不规则(@632.8nm)λ/4

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长(nm)587.6nm

6.00

18.00

2.20

现货



￥160.00



H-K9L(N-BK7)双凸透镜（增透膜@650-1050nm）

尺寸(mm)6.00

有效焦距(mm)18.00

后焦距(mm)17.26

中心厚度(mm)2.20

边缘厚度(mm)1.7

半径R1(mm)18.22

面型不规则(@632.8nm)λ/4

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长(nm)587.6nm

9.00

18.00

2.60

现货



￥160.00



H-K9L(N-BK7)双凸透镜（增透膜@650-1050nm）

尺寸(mm)9.00

有效焦距(mm)18.00

后焦距(mm)17.12

中心厚度(mm)2.60

边缘厚度(mm)1.47

半径R1(mm)18.15

面型不规则(@632.8nm)λ/4

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长(nm)587.6nm

10.00

10.00

4.50

现货



￥160.00



H-K9L(N-BK7)双凸透镜（增透膜@650-1050nm）

尺寸(mm)10.00

有效焦距(mm)10.00

后焦距(mm)8.384

中心厚度(mm)4.50

边缘厚度(mm)1.66

半径R1(mm)9.50

面型不规则(@632.8nm)λ/4

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长(nm)587.6nm

12.70

15.00

4.70

现货



￥160.00



H-K9L(N-BK7)双凸透镜（增透膜@650-1050nm）

尺寸(mm)12.70

有效焦距(mm)15.00

后焦距(mm)13.36

中心厚度(mm)4.70

边缘厚度(mm)1.80

半径R1(mm)14.66

面型不规则(@632.8nm)λ/4

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长(nm)587.6nm

12.70

30.00

3.10

现货



￥160.00



H-K9L(N-BK7)双凸透镜（增透膜@650-1050nm）

尺寸(mm)12.70

有效焦距(mm)30.00

后焦距(mm)28.96

中心厚度(mm)3.10

边缘厚度(mm)1.80

半径R1(mm)30.47

面型不规则(@632.8nm)λ/4

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长(nm)587.6nm

25.40

30.00

7.70

现货



￥230.00



H-K9L(N-BK7)双凸透镜（增透膜@650-1050nm）

尺寸(mm)25.40

有效焦距(mm)30.00

后焦距(mm)27.34

中心厚度(mm)7.70

边缘厚度(mm)2.00

半径R1(mm)29.64

面型不规则(@632.8nm)λ/4

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长(nm)587.6nm

25.40

50.00

5.20

现货



￥230.00



H-K9L(N-BK7)双凸透镜（增透膜@650-1050nm）

尺寸(mm)25.40

有效焦距(mm)50.00

后焦距(mm)48.25

中心厚度(mm)5.20

边缘厚度(mm)2.00

半径R1(mm)50.78

面型不规则(@632.8nm)λ/4

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长(nm)587.6nm

25.40

75.00

4.10

现货



￥230.00



H-K9L(N-BK7)双凸透镜（增透膜@650-1050nm）

尺寸(mm)25.40

有效焦距(mm)75.00

后焦距(mm)73.63

中心厚度(mm)4.10

边缘厚度(mm)2.00

半径R1(mm)76.81

面型不规则(@632.8nm)λ/4

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长(nm)587.6nm

25.40

100.00

3.60

现货



￥230.00



H-K9L(N-BK7)双凸透镜（增透膜@650-1050nm）

尺寸(mm)25.40

有效焦距(mm)100.00

后焦距(mm)98.81

中心厚度(mm)3.60

边缘厚度(mm)2.00

半径R1(mm)102.74

面型不规则(@632.8nm)λ/4

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长(nm)587.6nm

35.00

33.15

12.80

现货



￥240.00



H-K9L(N-BK7)双凸透镜（增透膜@650-1050nm）

尺寸(mm)35.00

有效焦距(mm)33.15

后焦距(mm)28.62

中心厚度(mm)12.80

边缘厚度(mm)2.35

半径R1(mm)31.92

面型不规则(@632.8nm)λ/4

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜AR@650~1050nm

设计波长(nm)587.6nm

点击图片可在线查看手册
