H-K9L(N-BK7)双凹透镜（增透膜@1050-1620nm）

博信 H-K9L (N-BK7) 双凹透镜，采用国产优等 H-K9L 光学玻璃（等同德国肖特 N-BK7），双面凹面、负焦距球面透镜；1050-1620nm 短波红外波段高透低反，主要用于光纤激光光束扩束、红外成像光路调校、精密光学系统像差补偿、激光光路发散整形，具备极低的表面反射损耗，适配光纤激光设备、红外光谱检测、精密激光加工光路、短波红外探测仪器等工业光学场景。

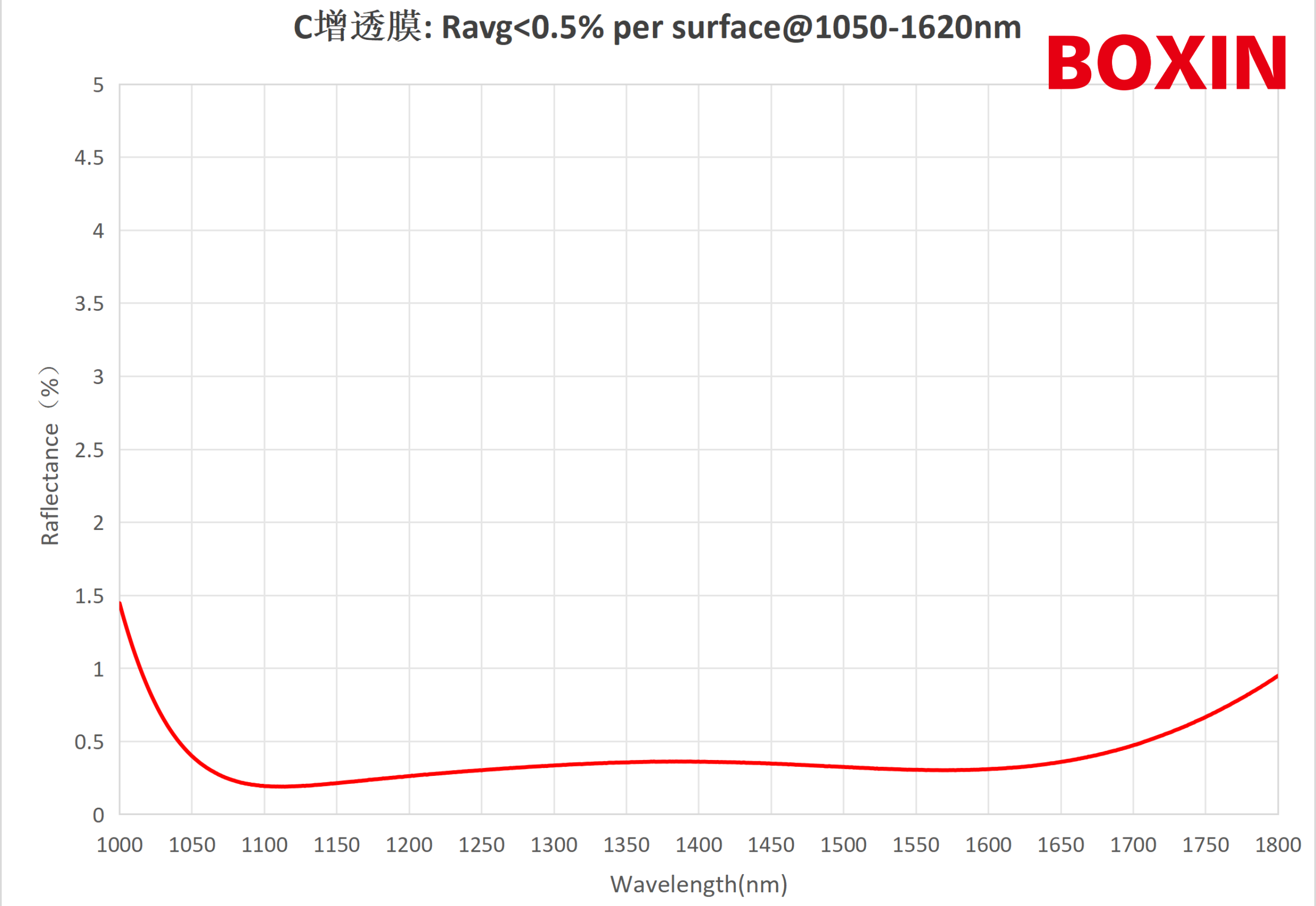

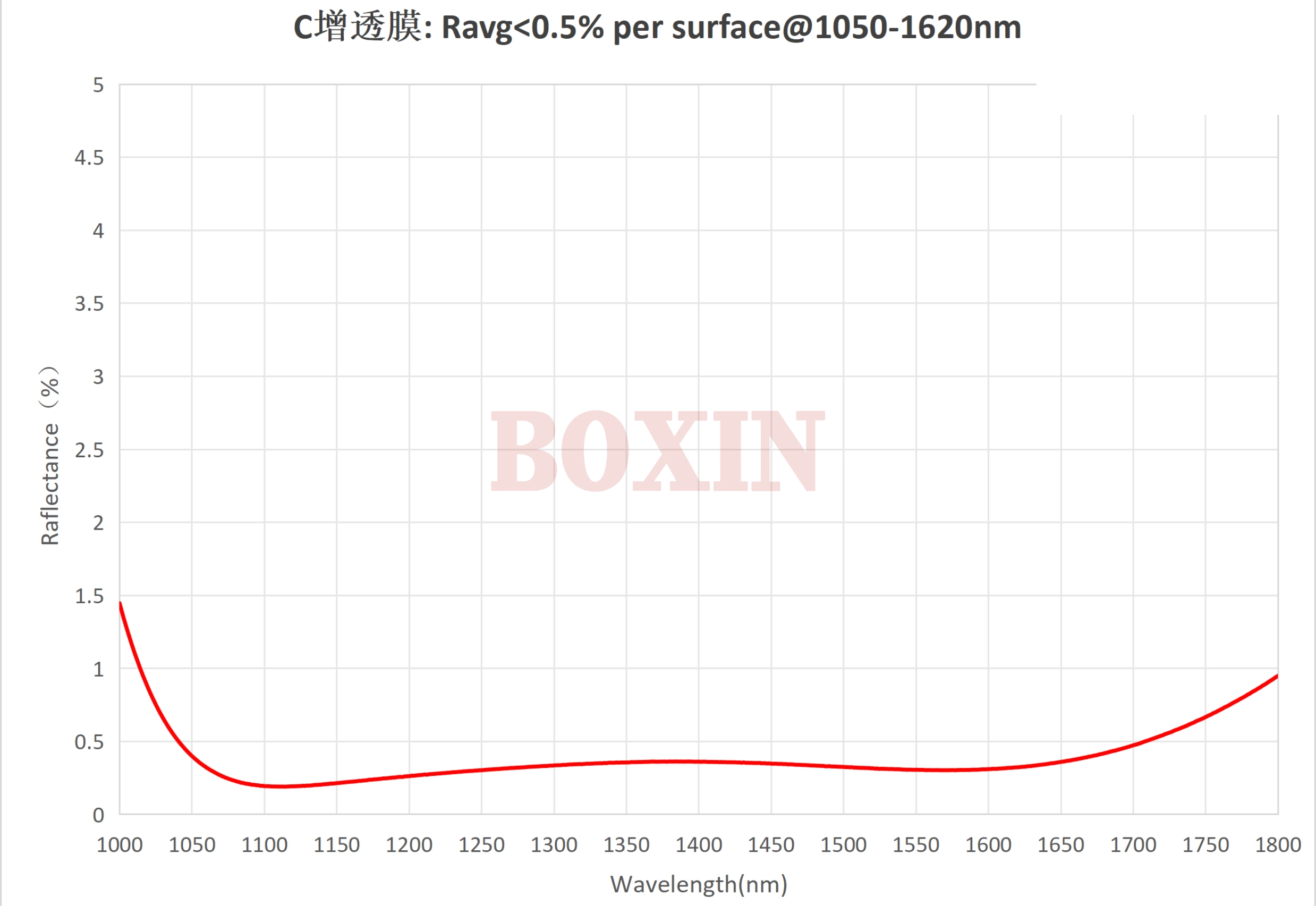

产品（4个）光谱曲线相关

尺寸(mm)

选择

有效焦距(mm)

选择

中心厚度(mm)

选择

产品编号

规格参数

尺寸(mm)

有效焦距(mm)

中心厚度(mm)

货期

对比

价格

购买

6.00

-12.00

1.00

现货



￥140.00



H-K9L(N-BK7)双凹透镜（增透膜@1050-1620nm）

尺寸(mm)6.00

有效焦距(mm)-12.00

后焦距(mm)-12.33

中心厚度(mm)1.00

边缘厚度(mm)1.70

半径R1(mm)-12.57

材质H-K9L

面型不规则(@632.8nm)λ/4

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤5′

表面质量60/40

倒角0.25*45°

镀膜AR@1050~1620nm

设计波长587.6nm

9.00

-18.00

1.50

现货



￥140.00



H-K9L(N-BK7)双凹透镜（增透膜@1050-1620nm）

尺寸(mm)9.00

有效焦距(mm)-18.00

后焦距(mm)-18.49

中心厚度(mm)1.50

边缘厚度(mm)2.60

半径R1(mm)-18.86

材质H-K9L

面型不规则(@632.8nm)λ/4

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤5′

表面质量60/40

倒角0.25*45°

镀膜AR@1050~1620nm

设计波长587.6nm

12.00

-24.00

2.00

现货



￥150.00



H-K9L(N-BK7)双凹透镜（增透膜@1050-1620nm）

尺寸(mm)12.00

有效焦距(mm)-24.00

后焦距(mm)-24.65

中心厚度(mm)2.00

边缘厚度(mm)3.50

半径R1(mm)-25.14

材质H-K9L

面型不规则(@632.8nm)λ/4

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤5′

表面质量60/40

倒角0.25*45°

镀膜AR@1050~1620nm

设计波长587.6nm

25.00

-50.00

2.50

现货



￥170.00



H-K9L(N-BK7)双凹透镜（增透膜@1050-1620nm）

尺寸(mm)25.00

有效焦距(mm)-50.00

后焦距(mm)-50.82

中心厚度(mm)2.50

边缘厚度(mm)5.50

半径R1(mm)-52.10

材质H-K9L

面型不规则(@632.8nm)λ/4

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤5′

表面质量60/40

倒角0.25*45°

镀膜AR@1050~1620nm

设计波长587.6nm

点击图片可在线查看手册
