紫外熔融石英平凸柱面镜

博信紫外熔融石英平凸柱面镜，采用高纯度紫外熔融石英，一面平面、一面凸柱面，正焦距柱面光学元件。适配深紫外至近红外波段，具备耐高温特性，热性能稳定。镜片经精密光学加工，面型精度优良，散射较低。可用于激光整形、光谱分析、精密紫外成像、科研实验光路，是紫外光束聚焦调控系统的常用元件。

通用参数

材料

紫外熔融石英

设计波长

587.6nm
尺寸公差

+0.0/-0.1mm

中心厚度公差

+0.1mm
面型不规则

λ/4@632.8nm

焦距公差

±1%
偏心

≤3′

表面质量

60/40
倒角

0.2mm*45º

镀膜

未镀膜

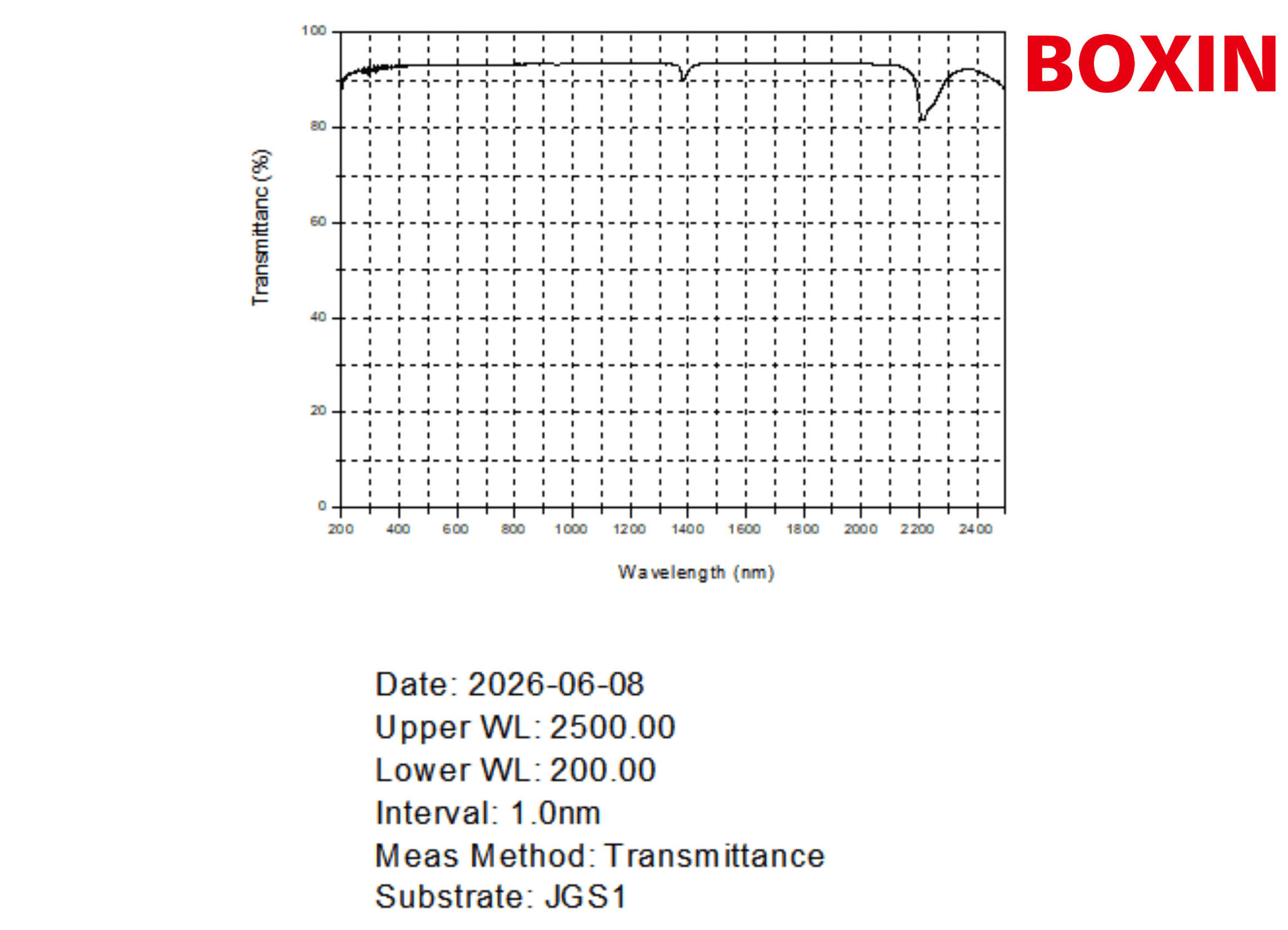

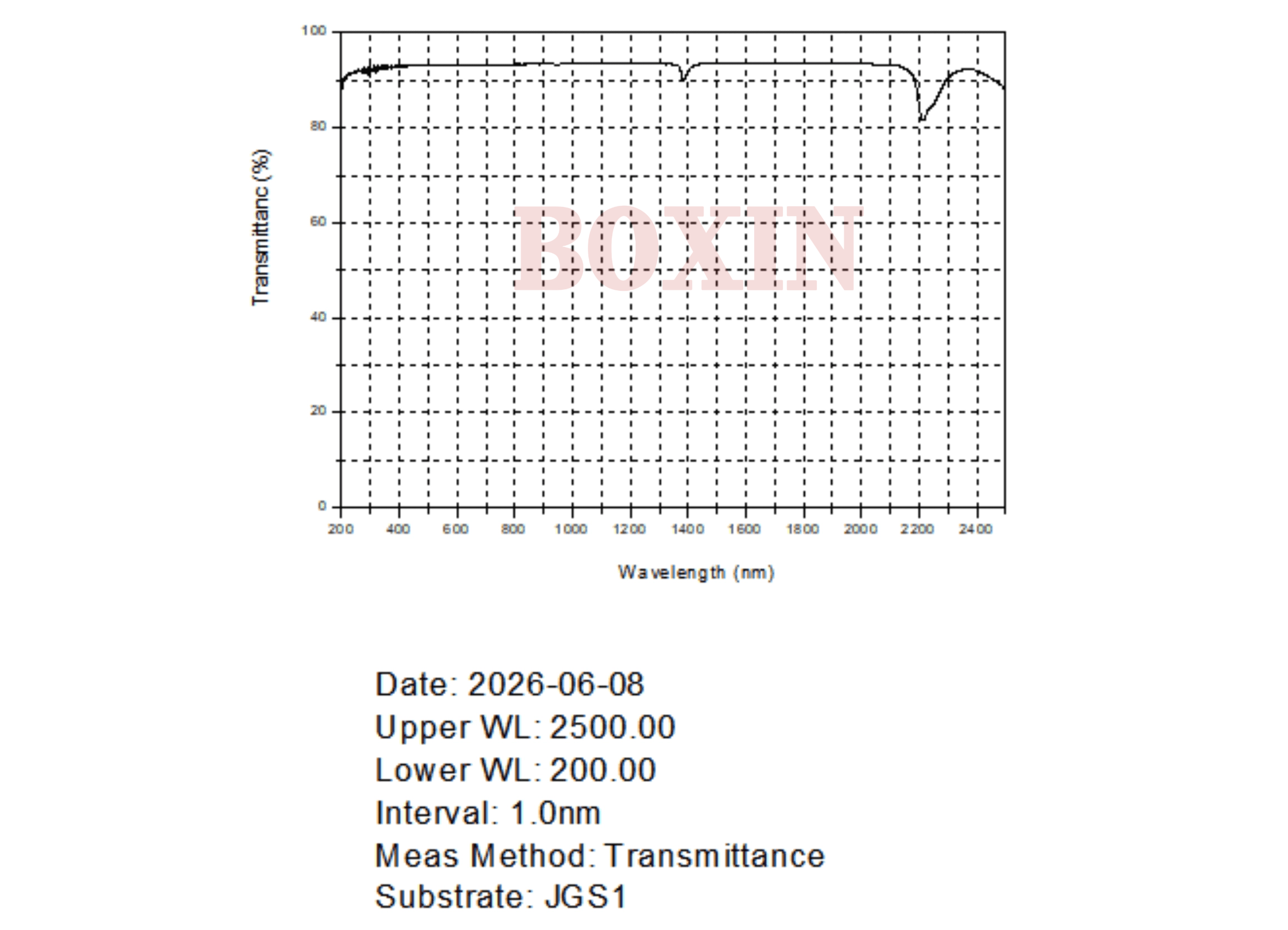

产品（7个）光谱曲线相关

尺寸(mm) /直径(H*L)

选择

有效焦距(mm)

选择

中心厚度(mm)

选择

清空筛选

产品编号

规格参数

尺寸(mm) /直径(H*L)

有效焦距(mm)

中心厚度(mm)

货期

对比

价格

购买

PCXCY02-007

+ 打开列表

Φ25.00

100.00

3.00

现货



￥380.00



紫外熔融石英平凸柱面镜

尺寸(mm) /直径(H*L)Φ25.00

有效焦距(mm)100.00

后焦距(mm)97.94

中心厚度(mm)3.00

边缘厚度(mm)1.26

半径(mm)45.85

材质JGS1

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCXCY02-008

+ 打开列表

Φ25.00

150.00

3.00

现货



￥380.00



紫外熔融石英平凸柱面镜

尺寸(mm) /直径(H*L)Φ25.00

有效焦距(mm)150.00

后焦距(mm)147.94

中心厚度(mm)3.00

边缘厚度(mm)1.85

半径(mm)68.77

材质JGS1

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCXCY02-018

+ 打开列表

Φ23.37

200.00

6.00

请咨询



￥380.00



紫外熔融石英平凸柱面镜

尺寸(mm) /直径(H*L)Φ23.37

有效焦距(mm)200.00

后焦距(mm)197.76

中心厚度(mm)6.00

边缘厚度(mm)5.25

半径(mm)91.69

材质JGS1

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCXCY02-019

+ 打开列表

Φ23.37

250.00

4.00

请咨询



￥380.00



紫外熔融石英平凸柱面镜

尺寸(mm) /直径(H*L)Φ23.37

有效焦距(mm)250.00

后焦距(mm)247.24

中心厚度(mm)4.00

边缘厚度(mm)3.40

半径(mm)114.62

材质JGS1

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCXCY02-013

+ 打开列表

20.0×30.0

25.00

7.80

请咨询



￥400.00



紫外熔融石英平凸柱面镜

尺寸(mm) /直径(H*L)20.0×30.0

有效焦距(mm)25.00

后焦距(mm)19.65

中心厚度(mm)7.80

边缘厚度(mm)1.94

半径(mm)11.46

材质JGS1

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCXCY02-015

+ 打开列表

20.0×30.0

75.00

3.50

请咨询



￥400.00



紫外熔融石英平凸柱面镜

尺寸(mm) /直径(H*L)20.0×30.0

有效焦距(mm)75.00

后焦距(mm)72.85

中心厚度(mm)3.50

边缘厚度(mm)2.02

半径(mm)34.50

材质JGS1

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCXCY02-016

+ 打开列表

30.0×40.0

100.00

5.50

现货



￥450.00



紫外熔融石英平凸柱面镜

尺寸(mm) /直径(H*L)30.0×40.0

有效焦距(mm)100.00

后焦距(mm)96.24

中心厚度(mm)5.50

边缘厚度(mm)2.98

半径(mm)45.85

材质JGS1

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm
