紫外熔融石英双凹透镜（无镀膜）

博信紫外熔融石英双凹透镜，采用高纯度紫外熔融石英材质，双面凹面、负焦距球面透镜；深紫外～近红外广谱高透、热稳定性优异，紫外激光发散、高能光束控制、精密光学系统校正专用，超精密光学加工，低散射、高损伤阈值，是紫外光学设备、高能激光系统中光束发散控制的核心镜片。

通用参数

材料

紫外熔融石英

设计波长

587.6nm
尺寸公差

+0.0/-0.1mm

中心厚度公差

+0.1mm
面型不规则

λ/4@632.8nm

焦距公差

±1%
偏心

≤3′

表面质量

60/40
倒角

0.25mm*45º

镀膜

未镀膜

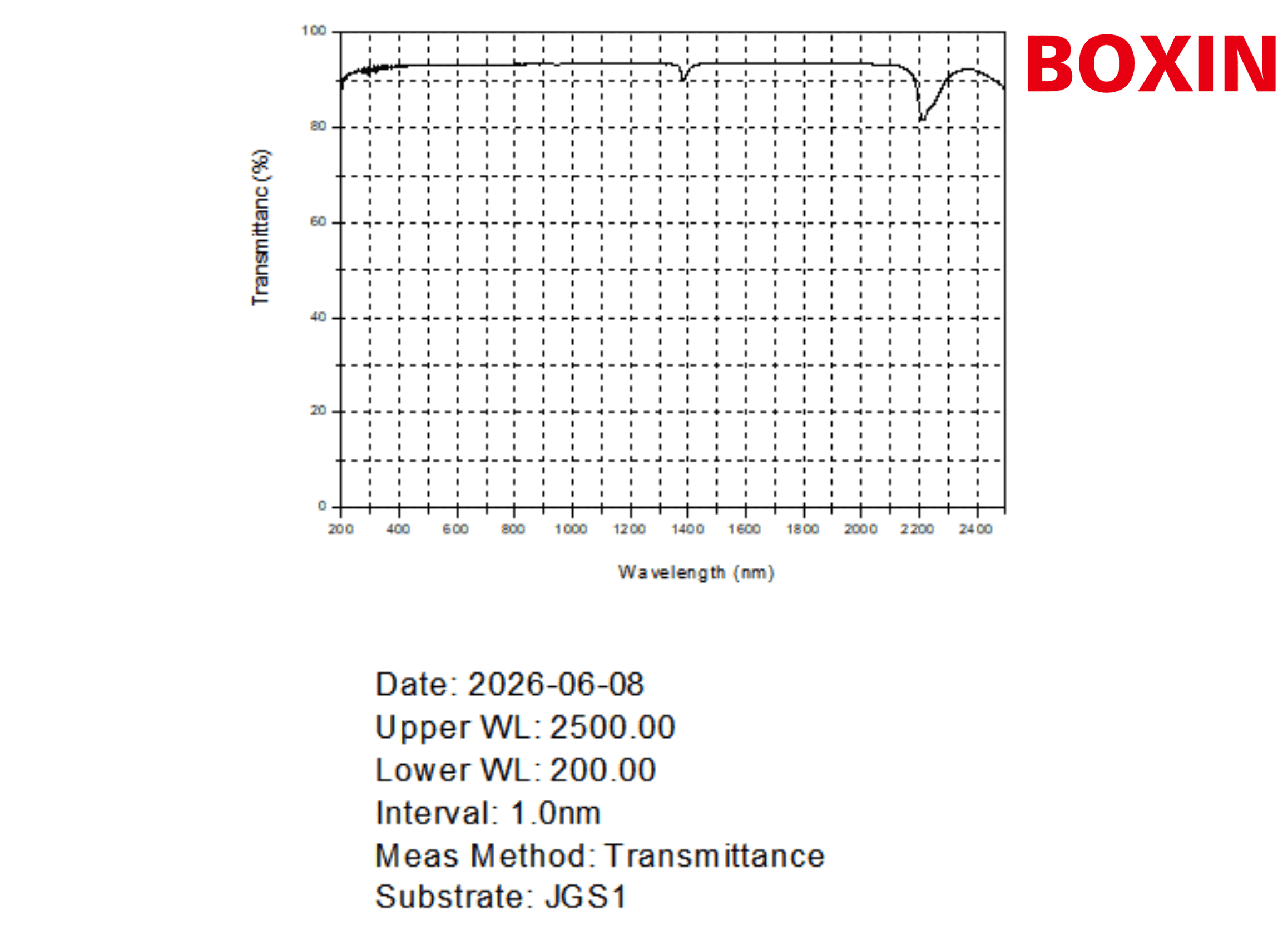

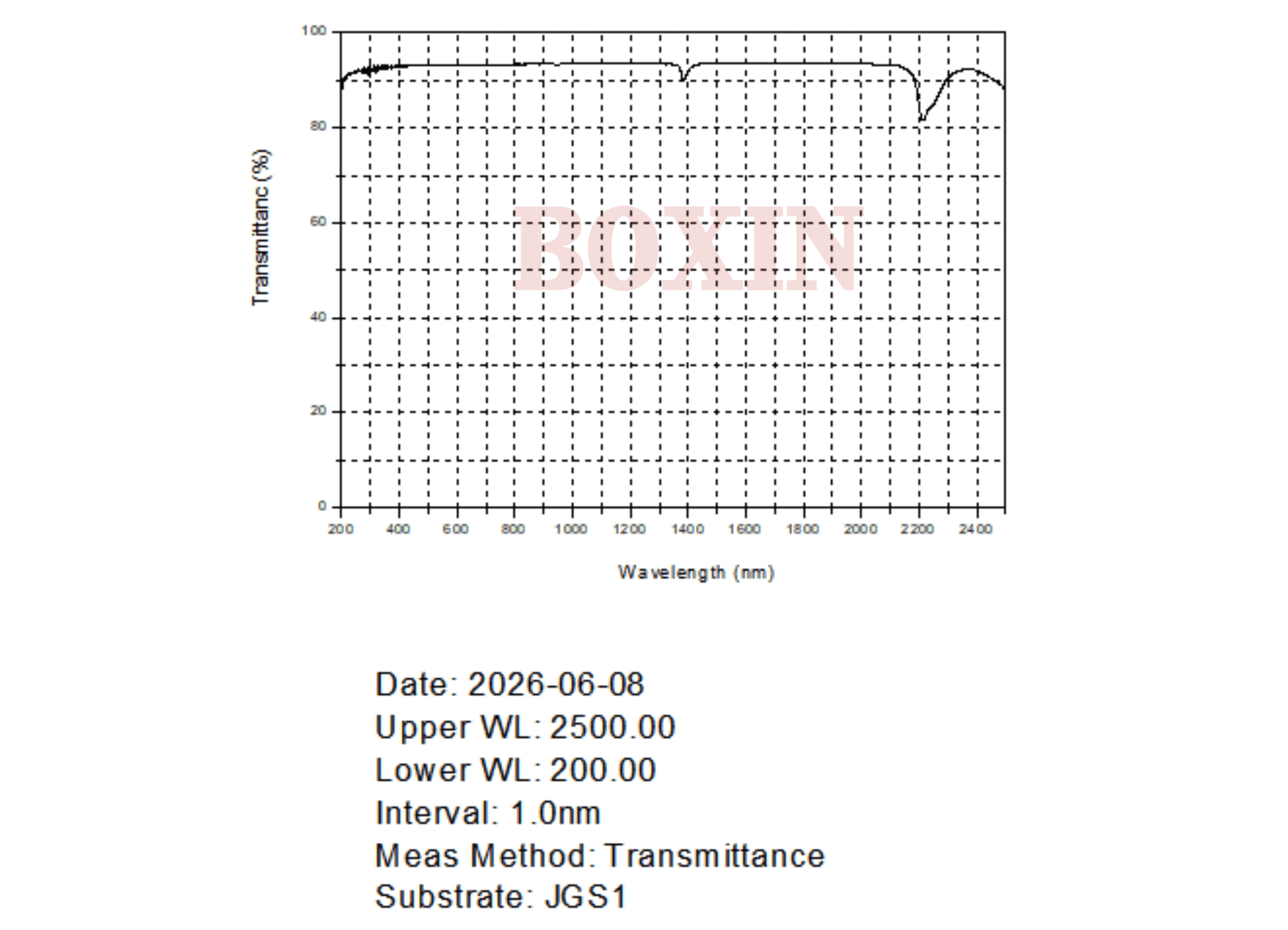

产品（7个）光谱曲线相关下载

尺寸(mm)

选择

有效焦距(mm)

选择

中心厚度(mm)

选择

清空筛选

产品编号

规格参数

尺寸(mm)

有效焦距(mm)

中心厚度(mm)

货期

对比

价格

购买

BCV02-003

+ 打开列表

12.70

-50.00

3.00

请咨询



￥300.00



紫外熔融石英双凹透镜（无镀膜）

PDF CAD DXF

尺寸(mm)12.70

有效焦距(mm)-50.00

后焦距(mm)-51.02

中心厚度(mm)3.00

边缘厚度(mm)3.90

半径R1(mm)-46.32

面型不规则(@632.8nm)λ/4

材质JGS1

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜未镀膜

设计波长(nm)587.6nm

BCV02-002

+ 打开列表

12.70

-30.00

3.00

现货



￥300.00



紫外熔融石英双凹透镜（无镀膜）

PDF CAD DXF

尺寸(mm)12.70

有效焦距(mm)-30.00

后焦距(mm)-31.01

中心厚度(mm)3.00

边缘厚度(mm)4.50

半径R1(mm)-27.98

面型不规则(@632.8nm)λ/4

材质JGS1

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜未镀膜

设计波长(nm)587.6nm

BCV02-001

+ 打开列表

12.70

-15.00

3.00

请咨询



￥300.00



紫外熔融石英双凹透镜（无镀膜）

PDF CAD DXF

尺寸(mm)12.70

有效焦距(mm)-15.00

后焦距(mm)-16.00

中心厚度(mm)3.00

边缘厚度(mm)6.00

半径R1(mm)-14.21

面型不规则(@632.8nm)λ/4

材质JGS1

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜未镀膜

设计波长(nm)587.6nm

BCV02-007

+ 打开列表

25.00

-100.00

2.50

现货



￥360.00



紫外熔融石英双凹透镜（无镀膜）

PDF CAD DXF

尺寸(mm)25.00

有效焦距(mm)-100.00

后焦距(mm)-100.93

中心厚度(mm)2.50

边缘厚度(mm)4.20

半径R1(mm)-92.08

面型不规则(@632.8nm)λ/4

材质JGS1

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜未镀膜

设计波长(nm)587.6nm

BCV02-006

+ 打开列表

25.40

-100.00

3.50

请咨询



￥360.00



紫外熔融石英双凹透镜（无镀膜）

PDF CAD DXF

尺寸(mm)25.40

有效焦距(mm)-100.00

后焦距(mm)-101.19

中心厚度(mm)3.50

边缘厚度(mm)5.30

半径R1(mm)-92.24

面型不规则(@632.8nm)λ/4

材质JGS1

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜未镀膜

设计波长(nm)587.6nm

BCV02-005

+ 打开列表

25.40

-75.00

3.50

请咨询



￥360.00



紫外熔融石英双凹透镜（无镀膜）

PDF CAD DXF

尺寸(mm)25.40

有效焦距(mm)-75.00

后焦距(mm)-76.19

中心厚度(mm)3.50

边缘厚度(mm)5.80

半径R1(mm)-69.32

面型不规则(@632.8nm)λ/4

材质JGS1

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜未镀膜

设计波长(nm)587.6nm

BCV02-004

+ 打开列表

25.40

-50.00

3.50

请咨询



￥360.00



紫外熔融石英双凹透镜（无镀膜）

PDF CAD DXF

尺寸(mm)25.40

有效焦距(mm)-50.00

后焦距(mm)-51.19

中心厚度(mm)3.50

边缘厚度(mm)7.00

半径R1(mm)-46.39

面型不规则(@632.8nm)λ/4

材质JGS1

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.25*45°

镀膜未镀膜

设计波长(nm)587.6nm

曲线下载

点击图片可在线查看手册

紫外熔融石英双凹透镜（无镀膜）

¥ 0.00

通用参数

材料

紫外熔融石英

设计波长

587.6nm

尺寸公差

+0.0/-0.1mm

中心厚度公差

+0.1mm

面型不规则

λ/4@632.8nm

焦距公差

±1%

偏心

≤3′

表面质量

60/40

倒角

0.25mm*45º

镀膜

未镀膜
