H-K9L(N-BK7)平凹柱面镜

博信 H-K9L (N-BK7) 平凹柱面镜，采用高均匀性光学玻璃，一面平面、一面凹柱面，负焦距柱面光学元件。适配可见光至近红外波段，理化与机械性能稳定。镜片经精密光学研磨抛光，面型与表面光洁度优良，散射损耗较低。可用于激光扩束、线状光斑生成、光学成像校准、精密检测光路，是一维光束调控光学系统的配套元件。

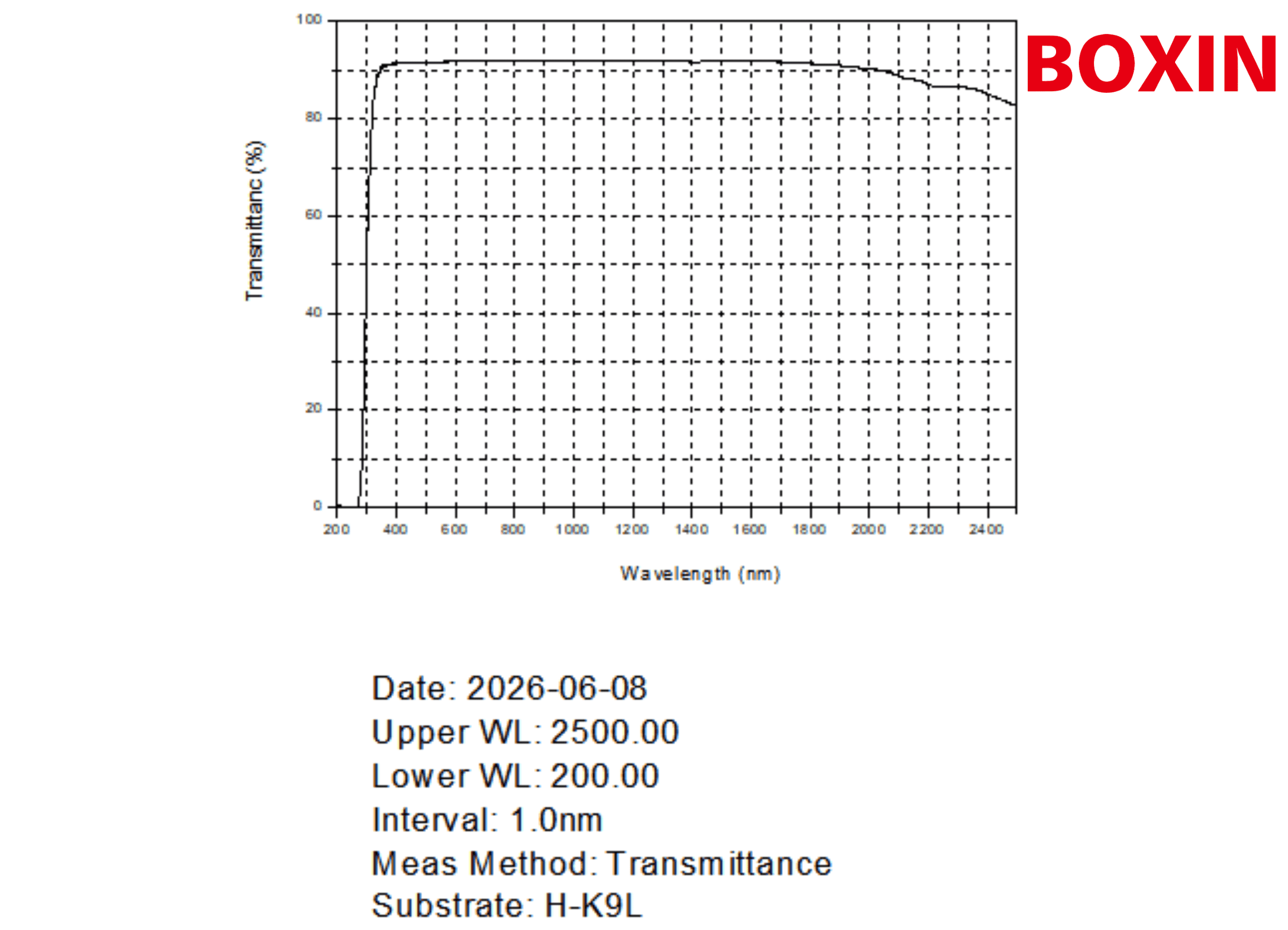

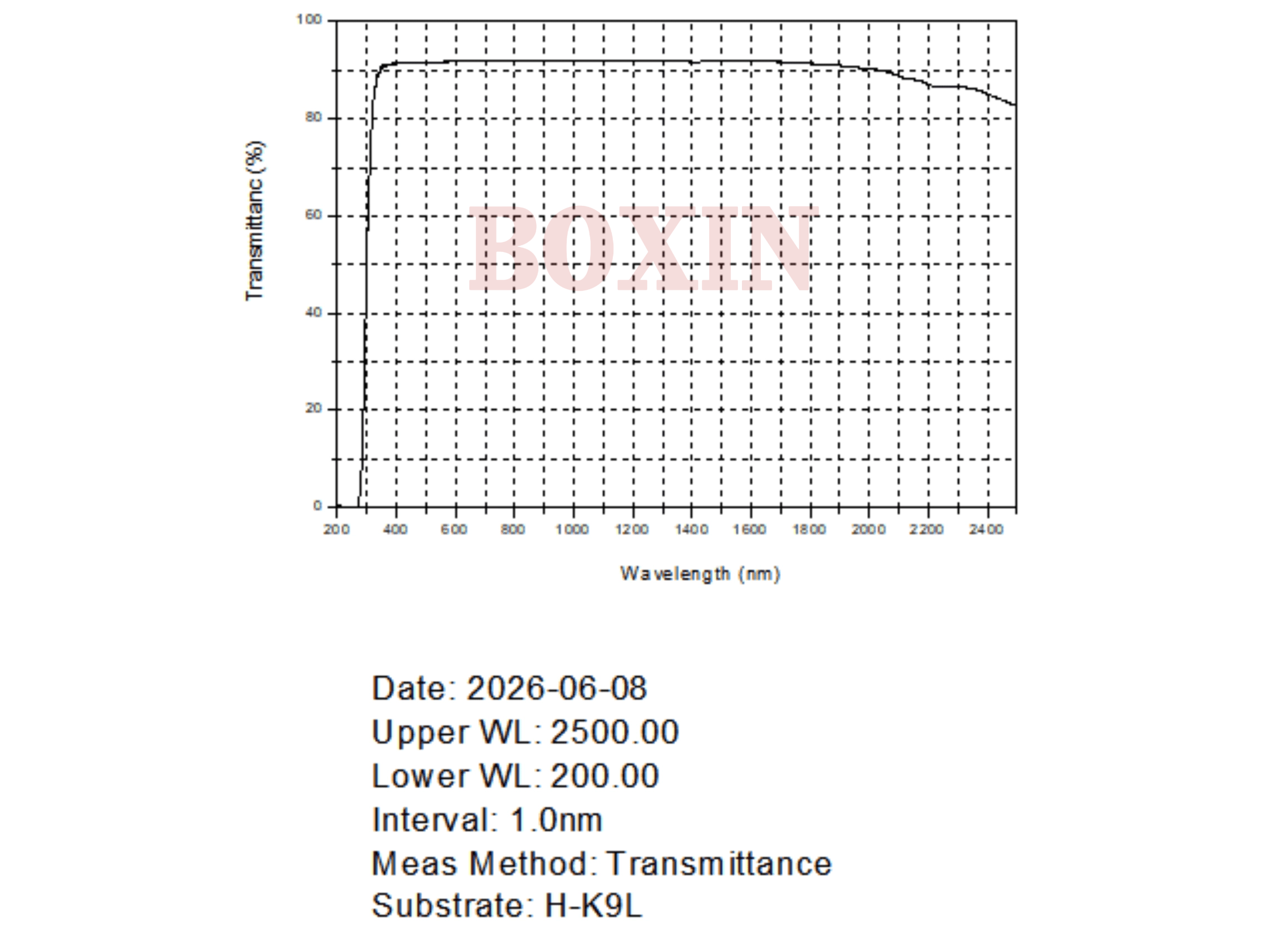

产品（18个）光谱曲线相关

尺寸(mm) /直径(H*L)

选择

有效焦距(mm)

选择

中心厚度(mm)

选择

清空筛选

产品编号

规格参数

尺寸(mm) /直径(H*L)

有效焦距(mm)

中心厚度(mm)

货期

对比

价格

购买

PCVCY01-008

+ 打开列表

Ф12.50

-100.00

2.00

现货



￥260.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)Ф12.50

有效焦距(mm)-100.00

后焦距(mm)-101.32

中心厚度(mm)2.00

边缘厚度(mm)2.38

半径(mm)-51.68

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-011

+ 打开列表

Ф25.00

-75.00

3.50

现货



￥320.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)Ф25.00

有效焦距(mm)-75.00

后焦距(mm)-77.31

中心厚度(mm)3.50

边缘厚度(mm)5.57

半径(mm)-38.76

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-010

+ 打开列表

Ф25.00

-50.00

3.00

现货



￥320.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)Ф25.00

有效焦距(mm)-50.00

后焦距(mm)-52.15

中心厚度(mm)3.00

边缘厚度(mm)6.21

半径(mm)-25.93

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-030

+ 打开列表

Ф23.37

-50.00

2.00

现货



￥290.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)Ф23.37

有效焦距(mm)-50.00

后焦距(mm)-51.32

中心厚度(mm)2.00

边缘厚度(mm)4.79

半径(mm)-25.84

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-009

+ 打开列表

Ф25.00

-25.00

3.00

现货



￥320.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)Ф25.00

有效焦距(mm)-25.00

后焦距(mm)-27.06

中心厚度(mm)3.00

边缘厚度(mm)12.53

半径(mm)-12.96

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-001

+ 打开列表

Ф6.25

-6.25

1.00

现货



￥240.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)Ф6.25

有效焦距(mm)-6.25

后焦距(mm)-6.91

中心厚度(mm)1.00

边缘厚度(mm)3.38

半径(mm)-3.24

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-035

+ 打开列表

10.0×10.0

-29.99

2.00

请咨询



￥260.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)10.0×10.0

有效焦距(mm)-29.99

后焦距(mm)-31.31

中心厚度(mm)2.00

边缘厚度(mm)2.83

半径(mm)-15.50

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-036

+ 打开列表

10.0×10.0

-20.01

2.00

请咨询



￥260.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)10.0×10.0

有效焦距(mm)-20.01

后焦距(mm)-21.33

中心厚度(mm)2.00

边缘厚度(mm)3.29

半径(mm)-10.34

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-016

+ 打开列表

12.5×25.0

-75.00

2.50

现货



￥320.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)12.5×25.0

有效焦距(mm)-75.00

后焦距(mm)-76.65

中心厚度(mm)2.50

边缘厚度(mm)2.96

半径(mm)-38.76

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-015

+ 打开列表

12.5×25.0

-50.00

2.50

现货



￥320.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)12.5×25.0

有效焦距(mm)-50.00

后焦距(mm)-51.65

中心厚度(mm)2.50

边缘厚度(mm)3.19

半径(mm)-25.84

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-023

+ 打开列表

15.0×17.0

-20.10

2.00

请咨询



￥290.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)15.0×17.0

有效焦距(mm)-20.10

后焦距(mm)-21.34

中心厚度(mm)2.00

边缘厚度(mm)5.20

半径(mm)-10.34

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-026

+ 打开列表

15.0×30.0

-20.00

2.00

请咨询



￥340.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)15.0×30.0

有效焦距(mm)-20.00

后焦距(mm)-21.33

中心厚度(mm)2.00

边缘厚度(mm)5.22

半径(mm)-10.34

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-025

+ 打开列表

20.0×22.0

-50.00

2.00

请咨询



￥300.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)20.0×22.0

有效焦距(mm)-50.00

后焦距(mm)-51.30

中心厚度(mm)2.00

边缘厚度(mm)4.00

半径(mm)-25.84

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-024

+ 打开列表

20.0×22.0

-29.99

2.00

请咨询



￥300.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)20.0×22.0

有效焦距(mm)-29.99

后焦距(mm)-31.31

中心厚度(mm)2.00

边缘厚度(mm)5.70

半径(mm)-15.50

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-037

+ 打开列表

20.0×40.0

-29.99

2.00

请咨询



￥390.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)20.0×40.0

有效焦距(mm)-29.99

后焦距(mm)-30.02

中心厚度(mm)2.00

边缘厚度(mm)5.50

半径(mm)-15.50

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-029

+ 打开列表

30.0×32.0

-1000.00

3.00

请咨询



￥390.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)30.0×32.0

有效焦距(mm)-1000.00

后焦距(mm)-1001.98

中心厚度(mm)3.00

边缘厚度(mm)3.22

半径(mm)-516.80

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-028

+ 打开列表

30.0×32.0

-400.00

3.00

现货



￥390.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)30.0×32.0

有效焦距(mm)-400.00

后焦距(mm)-401.98

中心厚度(mm)3.00

边缘厚度(mm)3.50

半径(mm)-206.72

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

PCVCY01-027

+ 打开列表

30.0×32.0

-250.00

3.00

请咨询



￥390.00



H-K9L(N-BK7)平凹柱面镜

尺寸(mm) /直径(H*L)30.0×32.0

有效焦距(mm)-250.00

后焦距(mm)-251.88

中心厚度(mm)3.00

边缘厚度(mm)3.87

半径(mm)-129.20

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)λ/4

设计波长587.6nm

点击图片可在线查看手册

H-K9L(N-BK7)平凹柱面镜
