H-K9L(N-BK7)负弯月透镜（无镀膜）

博信 H-K9L (N-BK7) 负弯月透镜，采用国产优等 H-K9L 光学玻璃（等同德国肖特 N-BK7），一面凸面、一面凹面，负焦距弯月球面透镜；可见光～近红外高透，激光光路校正、像差补偿、光束扩束、镜头组装配专用；高精度光学加工，透光均匀、成像清晰、面形精度优异，是激光设备、光学镜头、精密检测仪器通用镜片。

通用参数

材料

H-K9L

设计波长

587.6nm
尺寸公差

+0.0/-0.1mm

中心厚度公差

+0.1mm
面型不规则

λ/4@632.8nm

焦距公差

±1%
偏心

≤3′

表面质量

60/40
倒角

0.2mm*45º

镀膜

未镀膜

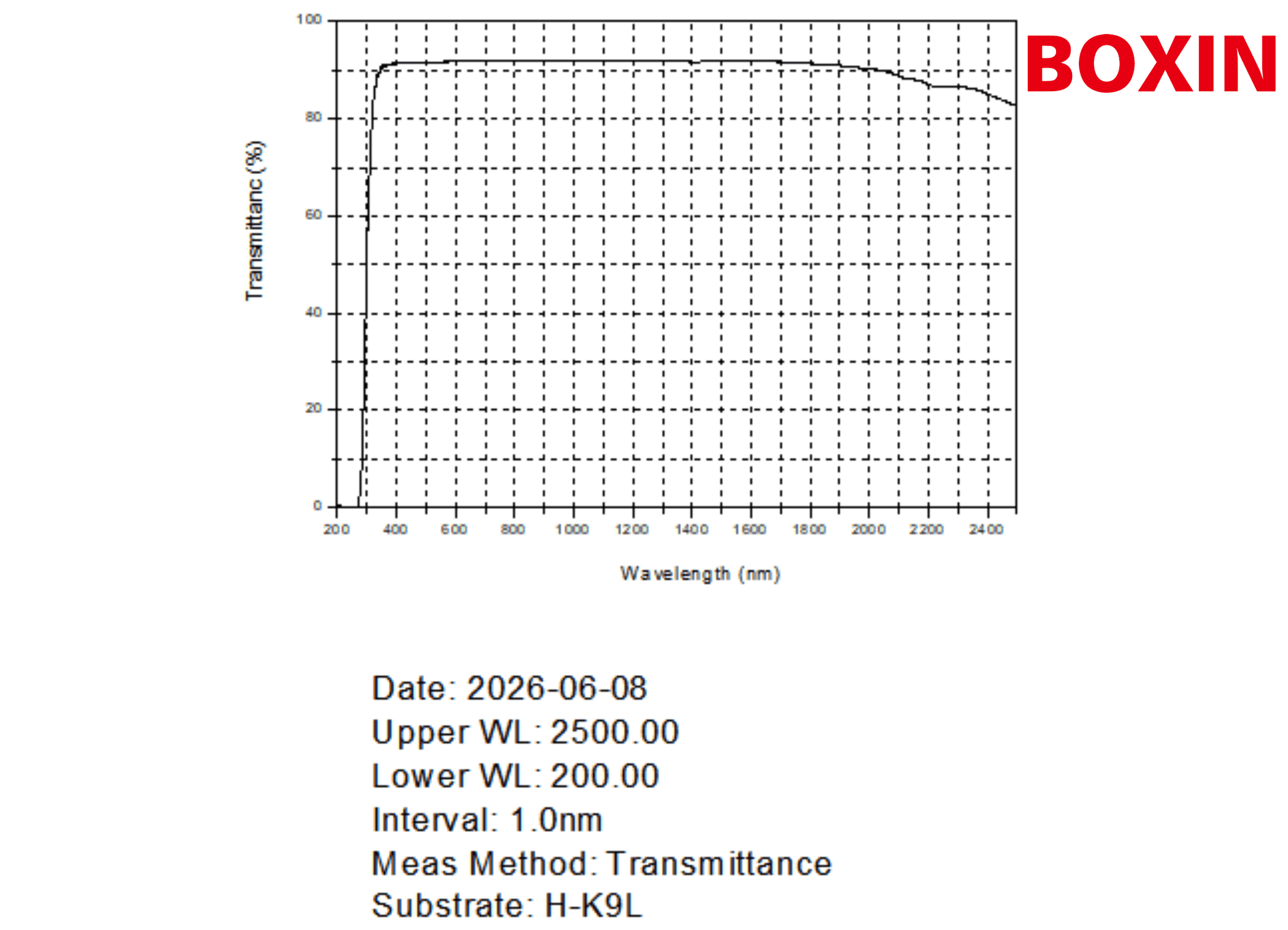

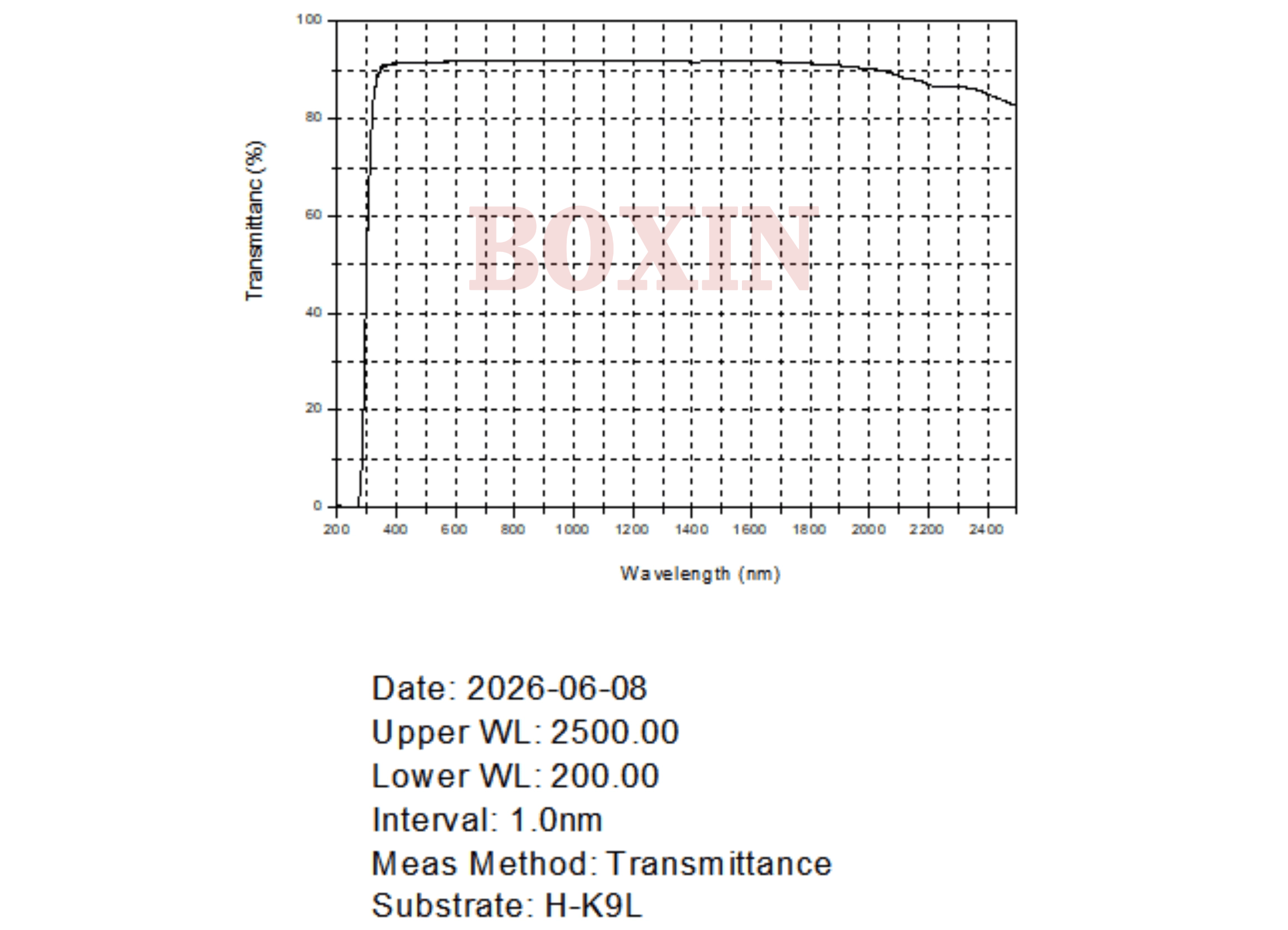

产品（4个）光谱曲线相关下载

尺寸(mm)

选择

 25.40

有效焦距(mm)

选择

中心厚度(mm)

选择

 3.00

产品编号

规格参数

尺寸(mm)

有效焦距(mm)

中心厚度(mm)

货期

对比

价格

购买

25.40

-298.97

3.00

现货



￥170.00



H-K9L(N-BK7)负弯月透镜（无镀膜）

尺寸(mm)25.40

有效焦距(mm)-298.97

后焦距(mm)-302.18

中心厚度(mm)3.00

边缘厚度(mm)3.50

半径R1(mm)-95.10

半径R2(mm)250.00

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)587.6nm

25.40

-199.14

3.00

请咨询



￥170.00



H-K9L(N-BK7)负弯月透镜（无镀膜）

尺寸(mm)25.40

有效焦距(mm)-199.14

后焦距(mm)-203.20

中心厚度(mm)3.00

边缘厚度(mm)3.80

半径R1(mm)-50.20

半径R2(mm)100.00

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)587.6nm

25.40

-149.25

3.00

现货



￥170.00



H-K9L(N-BK7)负弯月透镜（无镀膜）

尺寸(mm)25.40

有效焦距(mm)-149.25

后焦距(mm)-152.79

中心厚度(mm)3.00

边缘厚度(mm)4.10

半径R1(mm)-43.10

半径R2(mm)100.00

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)587.6nm

25.40

-99.90

3.00

现货



￥170.00



H-K9L(N-BK7)负弯月透镜（无镀膜）

尺寸(mm)25.40

有效焦距(mm)-99.90

后焦距(mm)-102.93

中心厚度(mm)3.00

边缘厚度(mm)4.70

半径R1(mm)-33.70

半径R2(mm)100.00

材质H-K9L

焦距公差(mm)±1%

尺寸公差(mm)+0.0/-0.1

中心厚度公差(mm)±0.1

偏心≤3′

表面质量60/40

倒角0.2*45°

镀膜未镀膜

面型不规则(@632.8nm)587.6nm
