远心镜头在机器视觉检测中大显身手



博信光学元件超市 / 2015-12-07

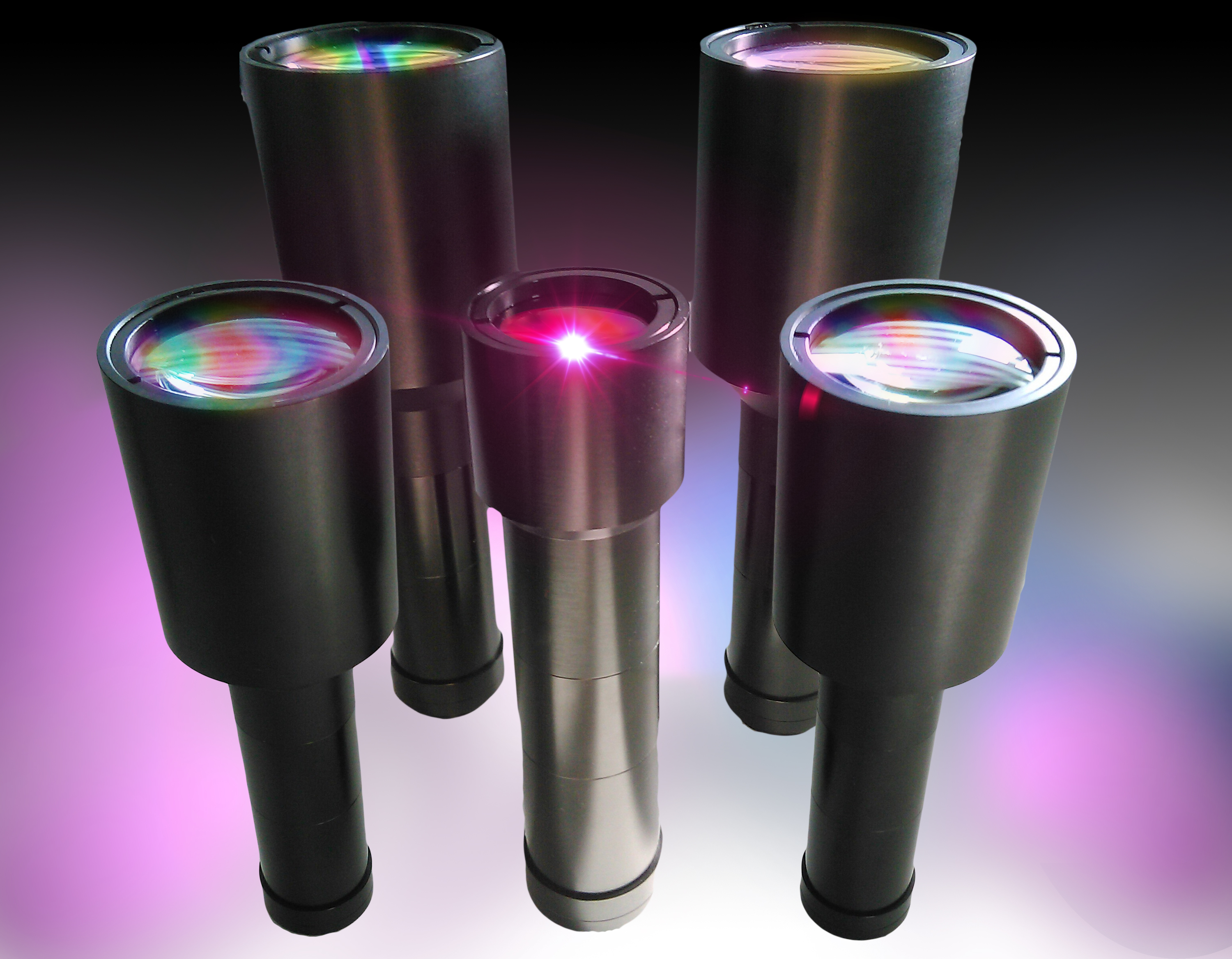

远心镜头(Telecentric),主要是为纠正传统工业镜头视差而设计,它可以在一定的物距范围内,使得到的图像放大倍率不会变化,这对被测物不在同一物面上的情况是非常重要的应用。由于其特有的平行光路设计一直为对镜头畸变要求很高的机器视觉应用场合所青睐。

工业镜头是机器视觉系统中十分重要的成像元件,系统若想完全发挥其功能,工业镜头必须要能够满足要求才行。21世纪初,随着机器视觉系统在精密检测领域的广泛应用,普通工业镜头难以满足检测要求,为弥补普通镜头应用之不足,适应精密检测需求,远心镜头应运而生。

远心镜头依据其独特的光学特性:高分辨率、超宽景深、超低畸变以及独有的平行光设计等,给机器视觉精密检测带来质的飞跃。

 远心镜头设计目的就是消除由于被测物体(或CCD芯片)离镜头距离的远近不一致,造成放大倍率不一样。根据远心镜头分类设计原理分别为:






1)物方远心光路设计原理及作用:

物方远心光路是将孔径光阑放置在光学系统的像方焦平面上,物方主光线平行于光轴主光线的会聚中心位于像方无限远,称之为:物方远心光路。其作用为:可以消除物方由于调焦不准确带来的,读数误差。

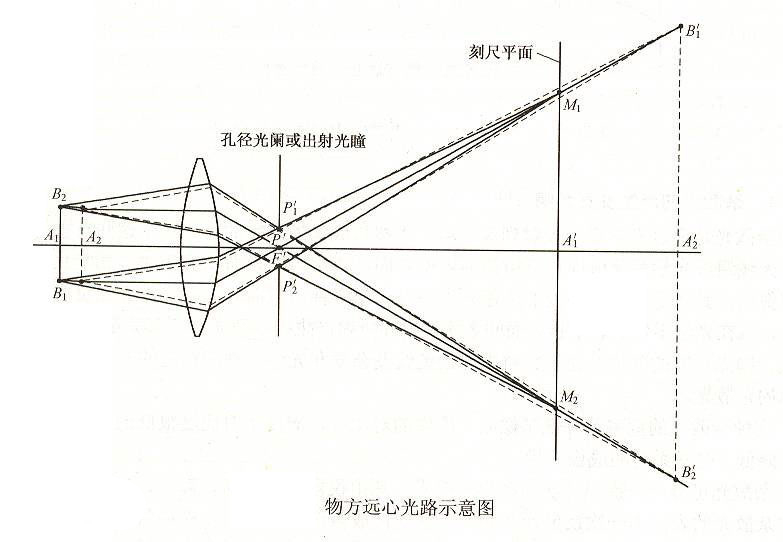

  物方远心镜头设计原理图












2)像方远心光路设计原理及作用:



像方远心光路是将孔径光阑放置在光学系统的物方焦平面上,像方主光线平行于光轴主光线的会聚中心位于物方无限远,称之为:像方远心光路。其作用为:可以消除像方调焦不准引入的测量误差。

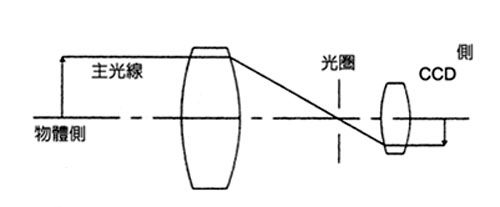

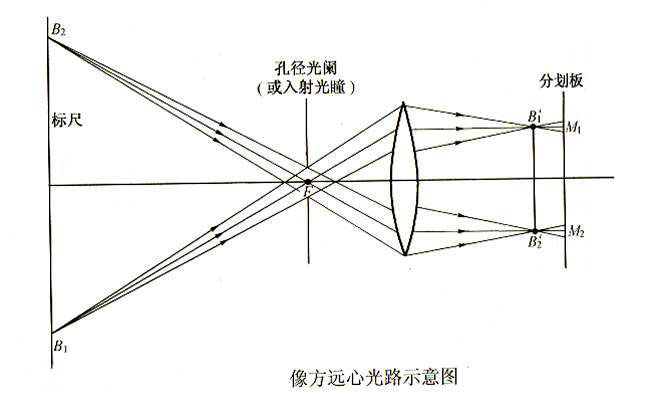

    像方远心镜头设计原理图



3)两侧远心光路设计原理及作用:

综合了物方/像方远心的双重作用。主要用于视觉测量检测领域。



    双远心镜头设计原理图
